電氣火災監控系統原理及安裝使用解決方案
來源：消防檢測 時間：2017-05-17 15:46:04
電氣火災監控系統一般安裝在電路系統的配電箱中，用于監控電路中的剩余電流以及線纜溫度，從而確定是否有發生電氣火災的威脅，并及時預警；電氣火災監控系統一般由電氣火災監控系統主機、電氣火災探測器和剩余電流互感器組成。
那么剩余電流到底是什么呢？如果在低壓配電線路中各相（含中性線N）電流矢量和不為零，那就說明線路中存在剩余電流。剩余電流探測器的作用就是及時檢測到剩余電流，杜絕因為漏電引發的危險。
剩余電流互感器是一個信號檢測元件，用來檢測一次線路中的剩余電流，檢測線纜采用空心式的環形互感器，檢測銅排采用空心矩形互感器。安裝時，把三相四線一次回路全部穿過零序電流互感器來檢測一次回路中電流的矢量和。
當三相電路中發生電擊事故、設備漏電、接地故障或三相對地泄漏電流不平衡時，通過剩余電流互感器的電流矢量和不為零，剩余電流探測器就采集到該剩余電流信號。
1. 電氣火災監控系統在TT系統中的使用方法：
• 剩余電流互感器好設置在空氣開關進線上端，避免將來使用時在下端接線不規范造成誤報警。
•A、B、C、N四條線纜必須同時同向穿過剩余電流互互感器，PE線不得穿過互感器。
• 配電箱出線的N線嚴禁與任何PE線搭接或重復接地，不得在剩余電流互感器前搭接N線
• 出剩余電流互感器后的線路必須是獨立的，不得與保護區域以外的其他線路（配電箱）“共零”或有任何電氣連接。
2. 電氣火災監控系統在TN-S系統中的使用方法：
• 保護線PE不得通過剩余電流互感器
•N線與PE線不能混用，不得重復接地

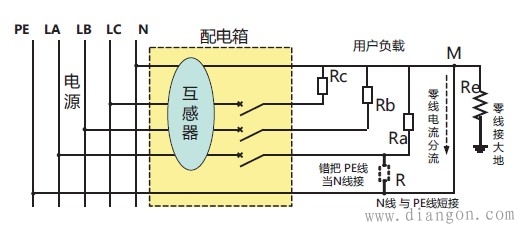

電氣火災監控系統在TN-S系統中的常見錯誤接線：
•N線與PE線在M點碰接，造成零線重復接地，零線電流分流，沒有全部經互感器返回，造成誤報警。
• 零線絕緣劣化、接頭包裹不嚴、裸線碰地、碰外殼等造成電流分流，屬零線漏電報警（下圖中虛線示意）
• 施工中N線與PE線混用（或搭錯母排），錯誤將PE線當零線接入，人為造成漏電（下圖中R負載情形）

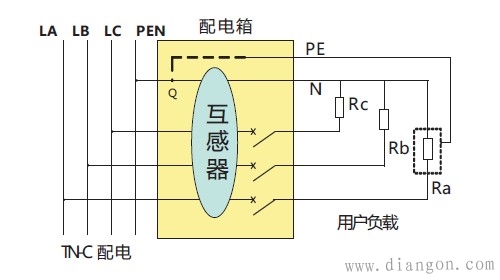

3. 電氣火災監控系統在TN-C系統中的使用方法：
• 應將TN-C系統改造成TN-C-S系統后在接線
• 應在剩余電流互感器前分出PE線（圖中虛線），即剩余電流互感器應該接在N線與PE線分開部分
4. 電氣火災監控系統在IT系統中的使用方法：
由于IT系統自行成一個封閉系統，在特殊情況下使用，且安全性能高；一般在IT系統中，不采用剩余電流探測器作為人身電擊和電氣火災的保護措施。
