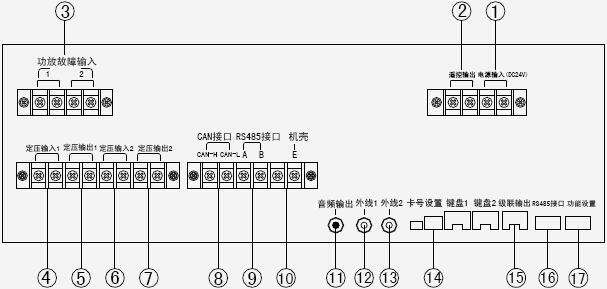

HY5723D廣播控制盤/MP3接線端子圖

1、電源輸入：本機DC24V電源接入端口。

2、遙控輸出:接功率放大器遙控端子(輸出直流24V)。應急廣播時強行啟動功率放大器。

3、功放故障輸入：功率放大器故障接入端子，不分正負極性。

4、定壓輸入1：它與功率放大器1音頻輸出相連。

5、定壓輸出1：廣播系統的音頻輸出線，定義為干線1。

6、定壓輸入2：它與功率放大器2音頻輸出相連。

7、定壓輸出2：廣播系統的音頻輸出線，定義為干線2。

8、CAN接口：預留。

9、RS485接口：消防控制器通信接口。

10、機殼E：接大地。

11、音頻輸出：音頻廣播信號輸出接口。

12、外線1：音頻信號輸入接口。連接外置音源信號，如CD唱機、收音機等。

13、外線2：音頻信號輸入接口。

14、卡號設置：設置上鎖。

15、級聯輸出：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。

16、RS485接口：預留。

17、功能設置：它采用側臥式八位DIP開關，DIP1~DIP4位用于RS485從機地址設置。DIP5~DIP8用于當使用多路功放時，每路干線上接入消防廣播模塊的地址分配設置。
