圖形顯示裝置介紹

NT8012型消防控制室圖形顯示裝置集火災監控、信息傳輸和消防安全管理于一體，滿足標準GB16806-2006《消防聯動控制系統》，具有直觀顯示、響應及時、系統穩定、操作方便等優點。

NT8012型消防控制室圖形顯示裝置具有RS232等接口，可與火災自動報警等系統相連，接收并顯示火警、報警、監管、故障、聯動、屏蔽等狀態信息，可顯示總平面布局圖、報警平面圖和系統構成圖，具有信息顯示、值班管理、疏散指示等功能。

正常監視狀態

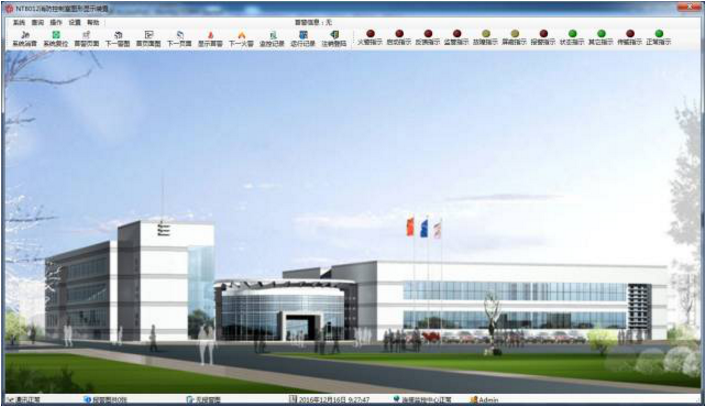

接通系統電源，打開顯示器開關，再打開機箱開關，系統即啟動。進入正常監控狀態，屏幕顯示如圖：

信息特征：

1-【標題欄】：左邊顯示系統名稱，右邊的紅色按鈕為關機操作，在權限許可時，可關閉系統。

2-【菜單欄】：對應系統的所有功能，根據當前用戶級別的不同而不同。右邊顯示首火警信息。當有火警時，首火警信息會在此處突出顯示，點擊該信息，會在圖形區顯示對應的平面圖，并在圖中顯示報警點。

3-【工具欄】：左邊一部分對應菜單欄的相同項，方便用戶操作。右邊為系統狀態指示，共有八個虛擬指示燈，每個指示燈表示當前有某種事件存在或發生過。

4-【圖形區】：顯示監控平面圖或報警平面圖，在圖上指示相應設備的位置，無報警信息時顯示LOGO圖。

5-【狀態欄】：分成六個部分，從左到右依次表示：與控制器的通訊狀態、報警平面圖總數以及當前顯示序號、當前顯示的平面圖名稱、系統時間、與監控中心的通訊狀態、當前登陸用戶。

事件顯示狀態

當有火警、聯動等信號輸入后，進入報警狀態，此時相應的指示燈閃亮，音響發出報警聲，圖形區顯示報警設備所在的平面圖，并在屏幕中央顯示出報警設備，狀態欄顯示報警平面圖名稱，如有火警存在，還會顯示報警平面圖總數和當前顯示平面圖的序號。

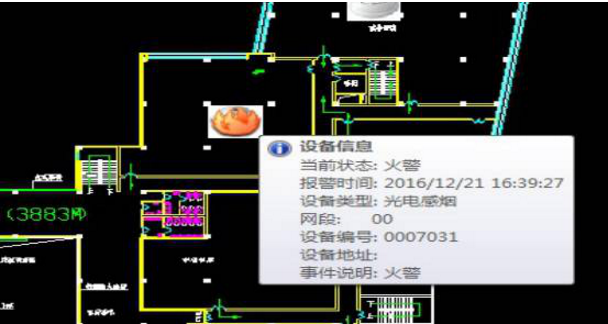

發生火警時的顯示界面圖：

在平面圖上，報警的設備上會出現一個閃爍的火樣圖標，表示當前的狀態。鼠標移到平面圖上的設備，可以看到設備的詳細信息。

信息特征：

1-當有設備處于火警、聯動、反饋、監管、故障、屏蔽狀態存在時，相應的指示燈會閃亮，否則，正常指示燈會閃亮。

2-傳輸指示燈在傳送數據時閃亮，成功后，保持常亮。失敗，故障或復位后常滅。

3-共有四類信息可供查詢及打印：配置信息，監控信息，運行信息和設備信息。

4-滾動鼠標滾輪，可以縮放顯示平面圖。

系統的用戶級別和功能權限

系統把用戶分成三個級別：普通級，高級，管理級。級別的不同可操作的功能也不同。

信息特征：

1-普通級：可以查詢打印報警和運行信息，對本系統消音操作。

2-高級：除具有普通級功能外，還能對本系統進行復位，關閉。

3-管理級：除具有高級功能外，還能進行通訊設置、網絡設置、用戶管理、報警記錄及運行記錄備份、清除等功能。

系統的用戶切換

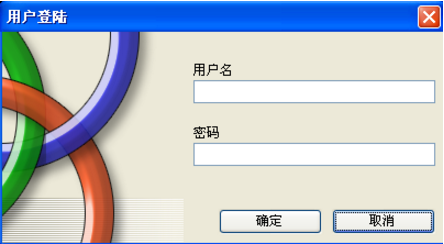

在系統啟動后，默認使用一個普通級權限的用戶，如果需要對系統更高權限的操作，請先切換到高級別用戶，再進行操作。通過系統-登陸系統菜單或相應工具按鈕，可以進入用戶登陸頁面。

信息特征：

系統安裝完成后，缺省會內置兩個用戶：

用戶名：Power密碼：1級別：高級用戶。

用戶名：Admin密碼：1級別：管理員。
